Wtyczka KiCad

Generuj szablony do druku 3D bezpośrednio z PCB Editor KiCad.

Nowość

Stenchill jest już w oficjalnym Menedżerze wtyczek i zawartości KiCad, instalacja w dwóch kliknięciach.

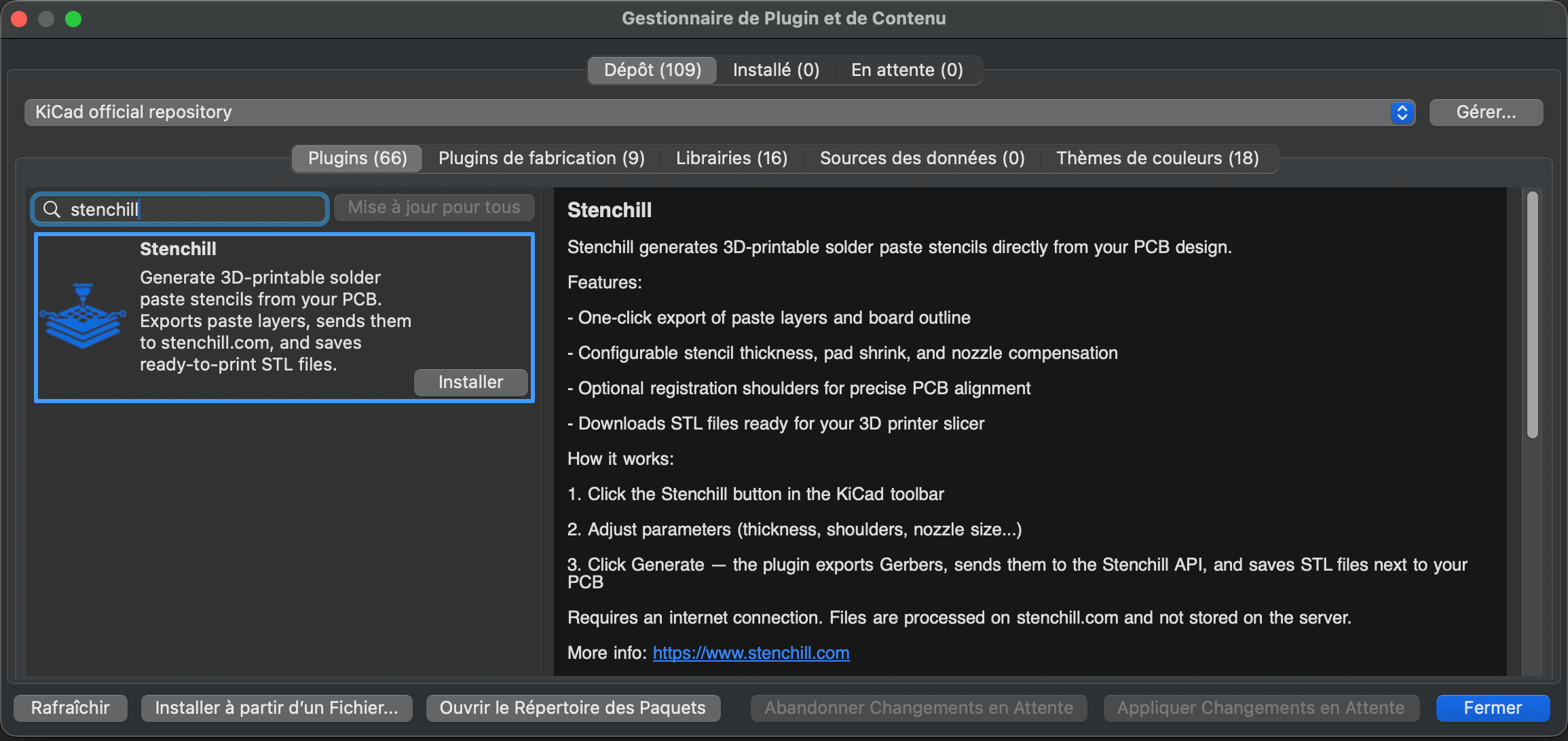

Stenchill w Menedżerze wtyczek i zawartości KiCad, gotowy do instalacji
Znajdź go w Menedżerze wtyczek i zawartości
Zrzut ekranu okna dialogowego wtyczki Stenchill w PCB Editor KiCad pokazujący parametry generacji
Generuj szablony bezpośrednio z płytki PCB

Zainstaluj z Menedżera wtyczek i zawartości

Zalecane
  1. Otwórz KiCad i otwórz Menedżer wtyczek i zawartości.
  2. Wyszukaj „Stenchill” w zakładce Wtyczki.
  3. Kliknij Zainstaluj. To wszystko, bez ZIP-a i ręcznych kroków.

Albo zainstaluj ręcznie (pobierz ZIP)

  1. Pobierz plik ZIP za pomocą przycisku poniżej.
  2. Otwórz KiCad i przejdź do Plugin and Content Manager (menu główne).
  3. Kliknij "Install from File..." i wybierz pobrany plik ZIP.
Pobierz wtyczkę (ZIP)v26.3.1

Oficjalne pobieranie hostowane na GitHubie · Historia zmian

Zobacz źródło

Jak używać

  1. Otwórz swoje PCB w PCB Editor KiCad.
  2. Przejdź do Tools → External Plugins → Stenchill.
  3. Dostosuj parametry (grubość, wsporniki, dysza...).
  4. Wybierz folder wyjściowy dla eksportu.
  5. Kliknij Generate Stencil, pliki STL zostaną zapisane w wybranym folderze.

Wymagania

  • KiCad 8.0 lub nowszy
  • Połączenie internetowe (pliki są przetwarzane na stenchill.com)
