What is a solder paste stencil?

A stencil is a thin plate with openings matching the solder pads on your PCB. Place it on the board, spread solder paste with a squeegee, then position your SMD components before reflow. The result: precise and uniform paste deposits, much faster than using a syringe.

How much does a 3D-printed PCB stencil cost?

With Stenchill, generating your stencil file is completely free. You only need PLA or PETG filament and a 3D printer. A professional stencil costs $15-30 per side, while a 3D-printed one costs just a few cents of filament.

What 3D printer settings should I use for a solder paste stencil?

Use 0.1mm layer height, 100% infill, PLA or PETG material, and a 0.2mm nozzle for best results (0.4mm nozzle is acceptable). The stencil thickness should be 0.3-0.4mm (3-4 layers).

Which EDA tools are compatible with Stenchill?

Stenchill works with Gerber files from KiCad, Eagle, Altium Designer, and any other tool that exports standard Gerber files.

Are my Gerber files stored on the server?

When a generation succeeds, your Gerber file is processed and discarded immediately. When a generation fails, only the Paste and Edge Cuts layers are kept temporarily so the bug can be investigated and fixed; copper layers, silkscreen, drill files, BOM and schematics are never stored. In individual file mode, only the Paste and Edge Cuts layers are uploaded in the first place; your other layers stay on your machine.

StenchillBeta

Twój szablon PCB, drukowany w 3D

Wgraj pliki Gerber, otrzymaj plik do druku 3D w kilka sekund.

Jak to działa

Wgraj

Twój plik ZIP Gerber (eksport z KiCad, Eagle, Altium...)

Podgląd

Zobacz szablon w 3D i dostosuj ustawienia w razie potrzeby

Drukuj

Pobierz plik STL i wydrukuj go na swojej drukarce 3D

Barbatronic używa Stenchill

Barbatronic to francuski maker i twórca robotyki. Na Twitchu od 2019 roku, publikuje tutoriale dotyczące hardware na YouTube, prowadzi aktywną społeczność na Discordzie i jest członkiem zespołu Karibous, który co roku rywalizuje we francuskim Pucharze Robotyki. Społeczność ciekawskich hakerów i praktycznych makerów zbiera się co tydzień, aby poznać jego praktyczne spostrzeżenia o sprzęcie.

Stenchill faktycznie narodził się na jednym z jego streamów. Dyskusja na czacie przekonała mnie, że pomysł wart jest realizacji i że mam umiejętności, aby go ukończyć.

W tym filmie integruje Stenchill ze swoim procesem produkcji i dzieli się pierwszymi wrażeniami.

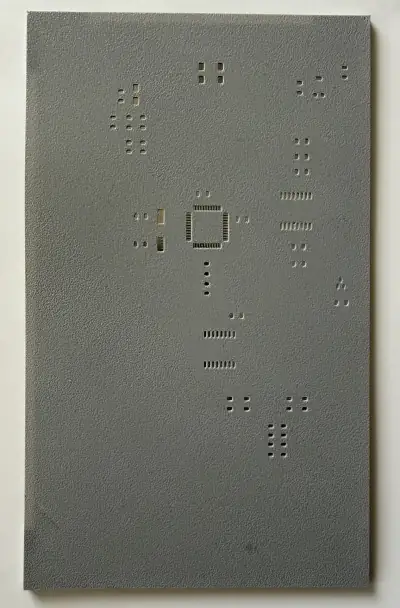

Czym jest szablon?

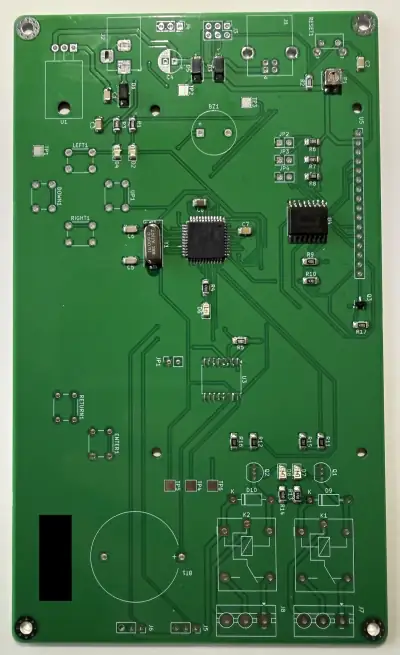

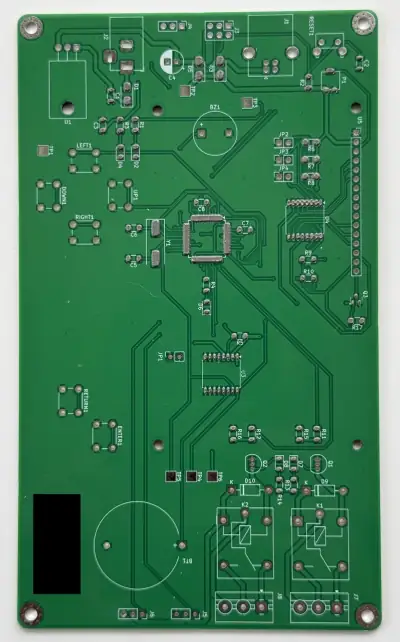

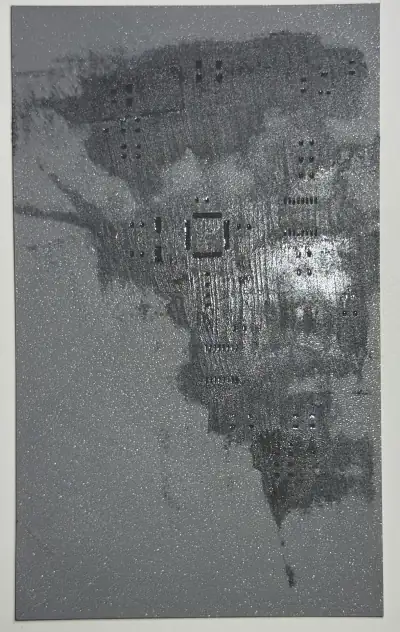

Szablon to cienka płyta z otworami odpowiadającymi padom lutowniczym na PCB. Połóż go na płytkę, rozprowadź pastę lutowniczą pacą, następnie umieść komponenty SMD przed reflow. Rezultat: precyzyjne i równomierne nałożenie pasty, znacznie szybciej niż strzykawką.

Stworzony do prototypowania i małych serii

Szablony 3D najlepiej sprawdzają się z pasywnymi komponentami 0603+ i układami scalonymi o dużym rozstawie. Dla mniejszych komponentów (0402, BGA o małym rozstawie) zalecany jest szablon cięty laserem. Użyj dyszy 0,2 mm dla najlepszych rezultatów na małych padach.

Dlaczego Stenchill?

Profesjonalny szablon kosztuje $15-30 za stronę, tutaj jest bezpłatny
Wygeneruj plik w kilka sekund, wydrukuj go tego samego dnia
Drukuj go w domu na swojej drukarce 3D
Idealne dla starych PCB: zdobądź szablon po fakcie, bez konieczności ponownego zamawiania
Wbudowane wsporniki pozycjonujące dla idealnego wyrównania

Co myślą użytkownicy

Nathan7 maj 2026

Szablony drukowane w 3D do Altium

Solidworks zupełnie nie radził sobie z plikami DXF, gdy próbowałem zrobić własny szablon, więc cieszę się, że trafiłem na to narzędzie, które robi wszystko za mnie. Uratowało mnie, gdy zapomniałem zamówić szablon ze stali nierdzewnej!

Barbatronic15 kwi 2026

Idealne do moich PCB!

Świetny projekt. Używam go zarówno do moich prywatnych płytek, jak i do tych służbowych, kiedy muszę szybko zrobić szablon. W pracy produkujemy nasze PCB także grawerką laserową, ale często brakuje nam odpowiedniego szablonu. Teraz w jakieś dziesięć minut możemy mieć i prototypową płytkę PCB, i jej szablon do lutowania. Jest prosto, szybko i skutecznie. Brawo.
