What is a solder paste stencil?

A stencil is a thin plate with openings matching the solder pads on your PCB. Place it on the board, spread solder paste with a squeegee, then position your SMD components before reflow. The result: precise and uniform paste deposits, much faster than using a syringe.

How much does a 3D-printed PCB stencil cost?

With Stenchill, generating your stencil file is completely free. You only need PLA or PETG filament and a 3D printer. A professional stencil costs $15-30 per side, while a 3D-printed one costs just a few cents of filament.

What 3D printer settings should I use for a solder paste stencil?

Use 0.1mm layer height, 100% infill, PLA or PETG material, and a 0.2mm nozzle for best results (0.4mm nozzle is acceptable). The stencil thickness should be 0.3-0.4mm (3-4 layers).

Which EDA tools are compatible with Stenchill?

Stenchill works with Gerber files from KiCad, Eagle, Altium Designer, and any other tool that exports standard Gerber files.

Are my Gerber files stored on the server?

When a generation succeeds, your Gerber file is processed and discarded immediately. When a generation fails, only the Paste and Edge Cuts layers are kept temporarily so the bug can be investigated and fixed; copper layers, silkscreen, drill files, BOM and schematics are never stored. In individual file mode, only the Paste and Edge Cuts layers are uploaded in the first place; your other layers stay on your machine.

Extension EasyEDA | Stenchill

Fenêtre de l'extension Stenchill dans EasyEDA Pro avec les paramètres de génération — Générez vos stencils directement depuis votre PCB

Installer l'extension

Téléchargez le fichier de l'extension avec le bouton ci-dessous.

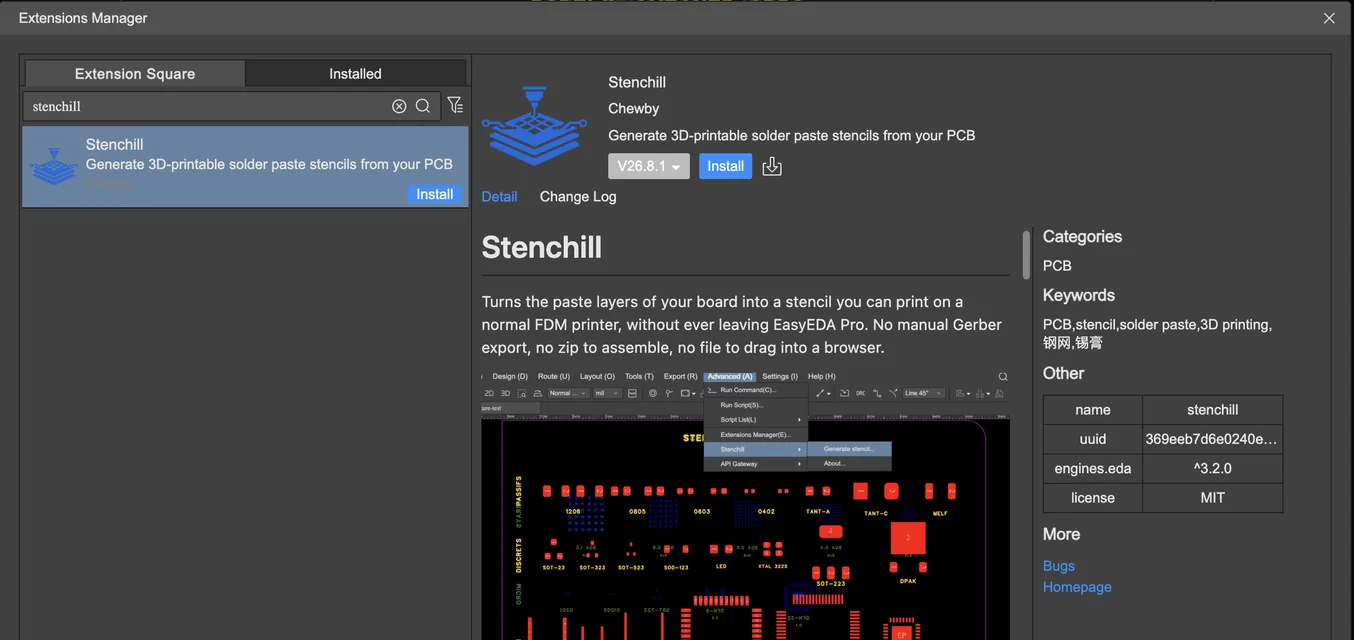

Dans EasyEDA Pro, ouvrez Advanced → Extension Manager.
Cliquez sur Import et sélectionnez le fichier téléchargé.

Elle n'est pas encore dans la boutique d'extensions EasyEDA, j'espère qu'elle y sera bientôt. En attendant, le fichier ci-dessous l'installe en un rien de temps.

Télécharger l'extensionv26.8.1

Téléchargement officiel hébergé sur GitHub · Historique des versions

Voir le code source

Utilisation

Ouvrez votre carte dans EasyEDA Pro.
Allez dans Advanced → Stenchill → Generate stencil.
Ajustez les paramètres (épaisseur, épaules, buse...).
Cliquez sur Generate Stencil et choisissez où enregistrer l'archive.

Prérequis

Le client de bureau EasyEDA Pro
Connexion internet (les fichiers sont traités sur stenchill.com)

La version navigateur d'EasyEDA n'est pas prise en charge : elle bloque l'appel vers stenchill.com que le client de bureau autorise.

Vous utilisez plutôt KiCad ?

La même chose existe pour KiCad, installable depuis son Gestionnaire de Plugin et de Contenu.

Voir le plugin KiCad
