Plugin KiCad

Genera stencils imprimibles en 3D directamente desde el editor de PCB de KiCad.

Nuevo

Stenchill ya está en el Gestor de complementos y contenido oficial de KiCad, instálalo en dos clics.

Stenchill en el Gestor de complementos y contenido de KiCad, listo para instalar
Encuéntralo en el Gestor de complementos y contenido

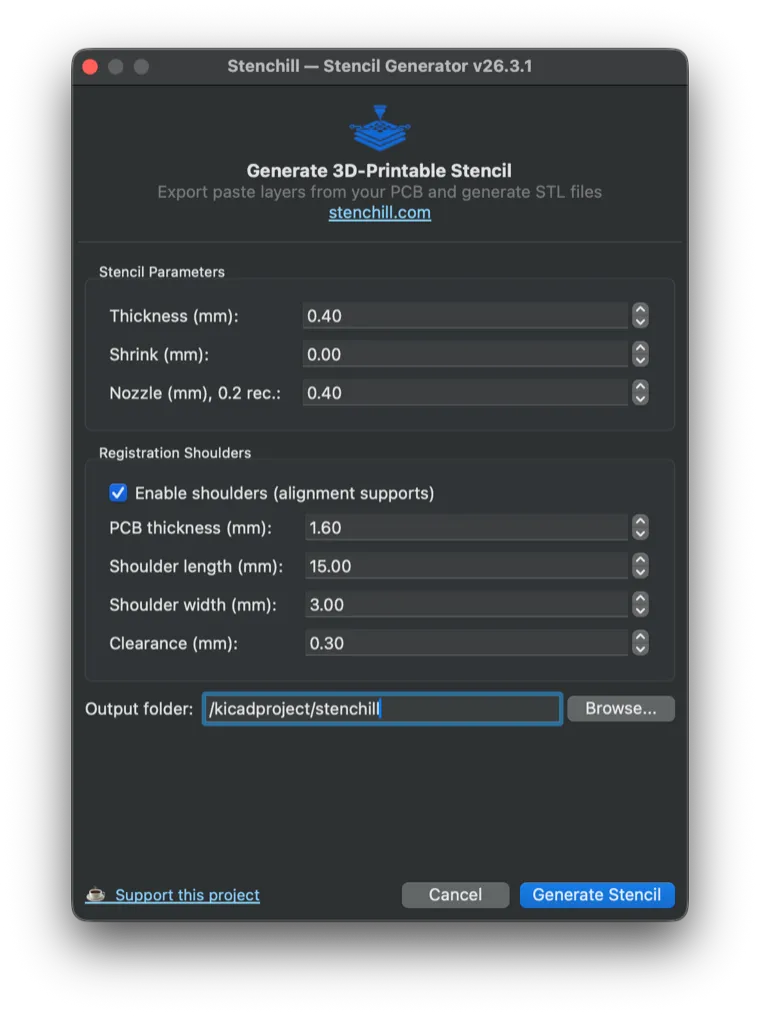

Captura de pantalla del diálogo del plugin Stenchill en el editor PCB de KiCad mostrando los parámetros de generación
Genera stencils directamente desde tu PCB

Instalar desde el Gestor de complementos y contenido

Recomendado
  1. Abre KiCad y abre el Gestor de complementos y contenido.
  2. Busca «Stenchill» en la pestaña Complementos.
  3. Haz clic en Instalar. Eso es todo, sin ZIP ni pasos manuales.

O instala manualmente (descarga el ZIP)

  1. Descarga el archivo ZIP con el botón de abajo.
  2. Abre KiCad y ve al Plugin and Content Manager (menú principal).
  3. Haz clic en "Install from File..." y selecciona el ZIP descargado.
Descargar plugin (ZIP)v26.3.1

Descarga oficial alojada en GitHub · Historial de cambios

Ver código fuente

Cómo usarlo

  1. Abre tu PCB en el editor de PCB de KiCad.
  2. Ve a Tools → External Plugins → Stenchill.
  3. Ajusta los parámetros (espesor, soportes, boquilla...).
  4. Elige la carpeta de salida para la exportación.
  5. Haga clic en Generate Stencil, los archivos STL se guardan en la carpeta elegida.

Requisitos

  • KiCad 8.0 o posterior
  • Conexión a Internet (los archivos se procesan en stenchill.com)
