What is a solder paste stencil?

A stencil is a thin plate with openings matching the solder pads on your PCB. Place it on the board, spread solder paste with a squeegee, then position your SMD components before reflow. The result: precise and uniform paste deposits, much faster than using a syringe.

How much does a 3D-printed PCB stencil cost?

With Stenchill, generating your stencil file is completely free. You only need PLA or PETG filament and a 3D printer. A professional stencil costs $15-30 per side, while a 3D-printed one costs just a few cents of filament.

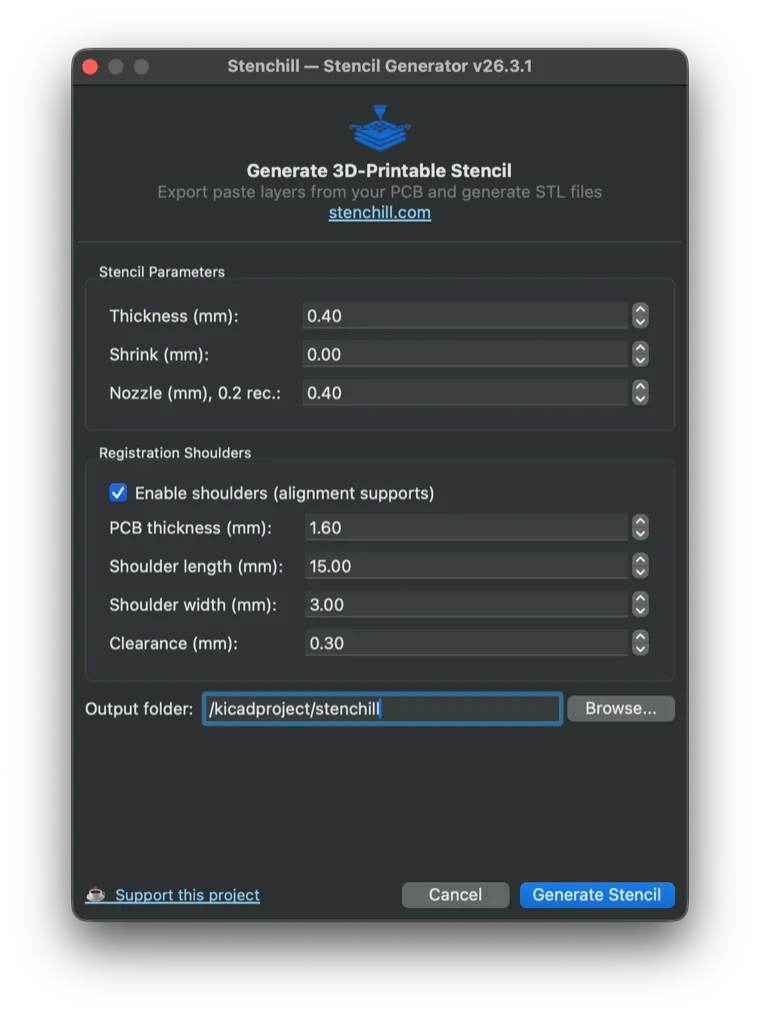

What 3D printer settings should I use for a solder paste stencil?

Use 0.1mm layer height, 100% infill, PLA or PETG material, and a 0.2mm nozzle for best results (0.4mm nozzle is acceptable). The stencil thickness should be 0.3-0.4mm (3-4 layers).

Which EDA tools are compatible with Stenchill?

Stenchill works with Gerber files from KiCad, Eagle, Altium Designer, and any other tool that exports standard Gerber files.

Are my Gerber files stored on the server?

When a generation succeeds, your Gerber file is processed and discarded immediately. When a generation fails, only the Paste and Edge Cuts layers are kept temporarily so the bug can be investigated and fixed; copper layers, silkscreen, drill files, BOM and schematics are never stored. In individual file mode, only the Paste and Edge Cuts layers are uploaded in the first place; your other layers stay on your machine.

StenchillBeta

Tu stencil PCB, impreso en 3D

Sube tus archivos Gerber y obtén un archivo 3D listo para imprimir.

Cómo funciona

Sube

Tu ZIP de archivos Gerber (exportación KiCad, Eagle, Altium...)

Visualiza

El stencil en 3D y ajusta los parámetros si es necesario

Imprime

Descarga el archivo STL e imprímelo en tu impresora 3D

Barbatronic utiliza Stenchill

Barbatronic es un maker y creador de contenido francés especializado en robótica. En Twitch desde 2019, publica tutoriales de hardware en YouTube, anima una comunidad Discord activa y forma parte del equipo Les Karibous, que compite cada año en la Copa de Francia de Robótica. A su alrededor, cada semana se reúne una comunidad de hackers curiosos y makers prácticos para seguir sus consejos concretos sobre hardware.

De hecho, Stenchill nació en uno de sus streams. Durante una conversación en el chat, me di cuenta de que la idea merecía la pena y de que tenía las habilidades necesarias para hacerla realidad.

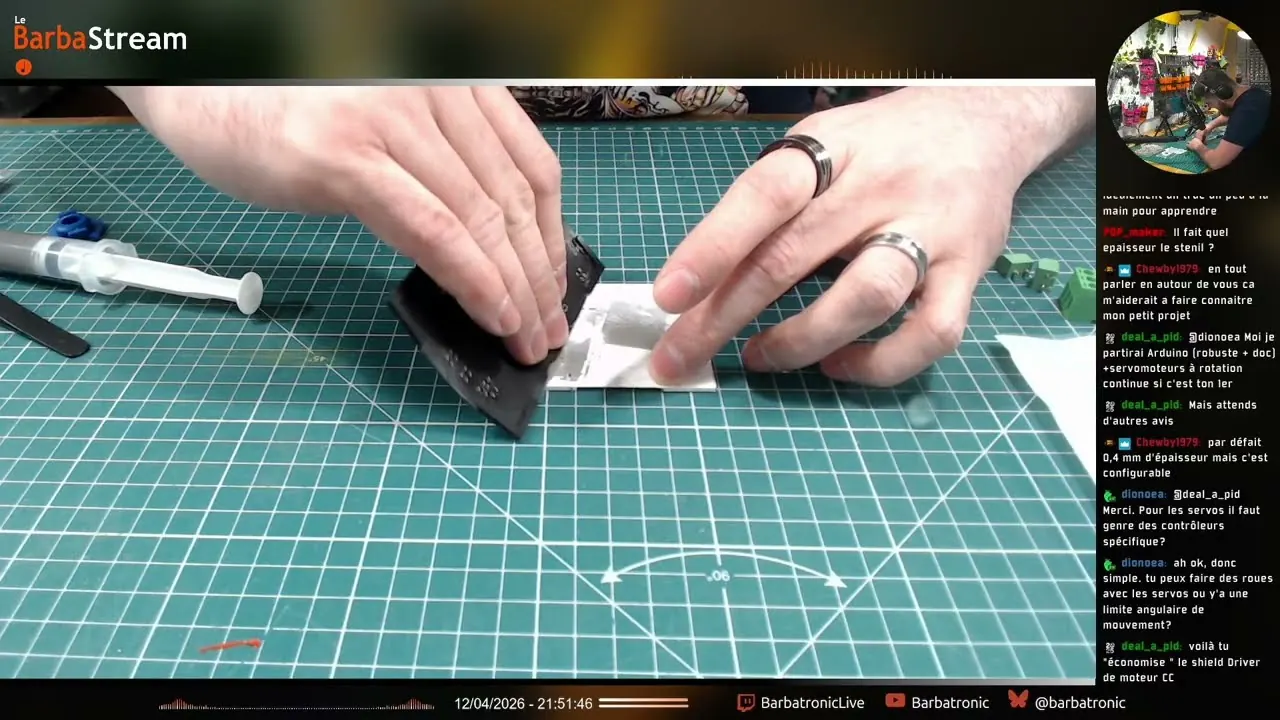

En este vídeo, integra Stenchill en su flujo de fabricación y comparte sus primeras impresiones.

¿Qué es un stencil?

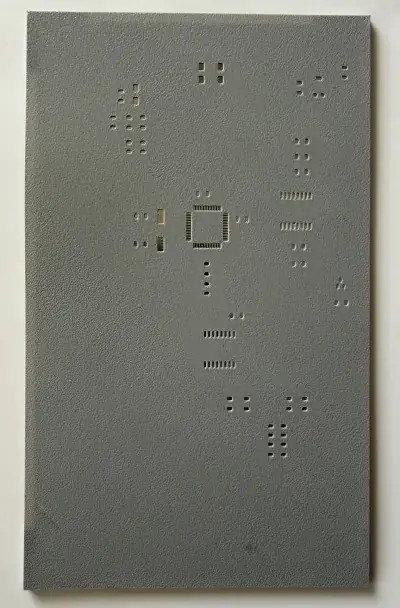

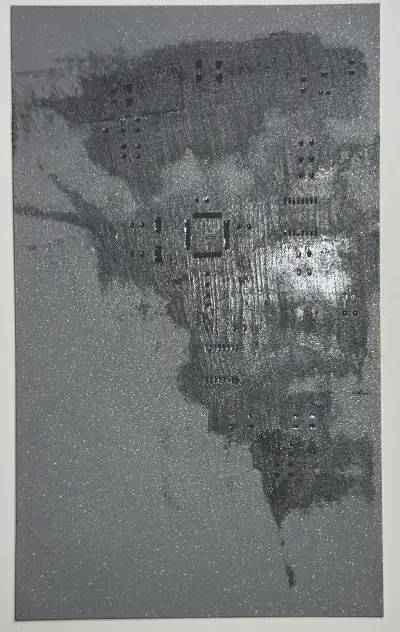

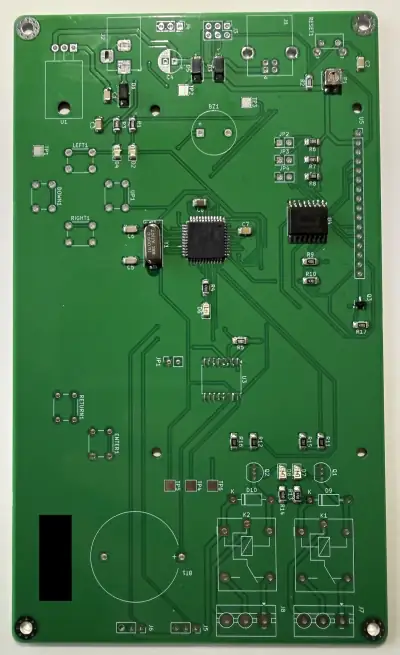

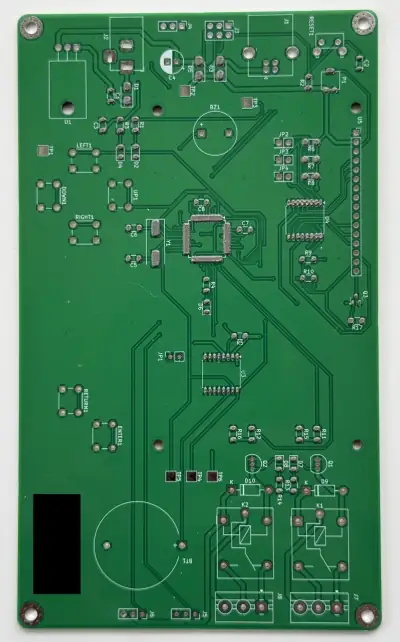

Un stencil (o plantilla) es una fina placa perforada con aberturas correspondientes a los pads de soldadura de tu PCB. Se coloca sobre el circuito, se extiende la pasta de soldadura con una espátula, y luego se colocan los componentes SMD antes de pasar al horno. El resultado: un depósito de pasta preciso y uniforme, mucho más rápido que con jeringa.

Diseñado para prototipado y pequeñas series

Los stencils impresos en 3D funcionan mejor con componentes pasivos 0603 o mayores y circuitos integrados de paso grande. Para componentes más finos (0402, BGA de paso fino), se recomienda un stencil cortado por láser. Use una boquilla de 0,2 mm para mejores resultados en pads pequeños.

¿Por qué Stenchill?

Un stencil profesional cuesta de 15 a 30 € por cara, aquí es gratis
Genera tu archivo en segundos, imprímelo en el día
Imprímelo en casa con tu impresora 3D
Ideal para tus PCB antiguos: obtén un stencil después, sin volver a pedir

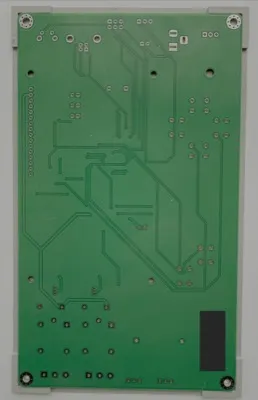

Soportes de fijación integrados para una alineación perfecta

Lo que opinan los usuarios

Nathan7 may 2026

Plantillas impresas en 3D para Altium

A Solidworks no le gustaron nada los DXF cuando intenté hacer mi propia plantilla, así que me alegra mucho haber encontrado esta herramienta que lo hace todo por mí. ¡Me salvó cuando se me olvidó pedir una plantilla de acero inoxidable!

Barbatronic15 abr 2026

¡Genial para mis PCB!

Un proyecto buenísimo. Lo uso tanto para mis placas personales como para las del trabajo cuando necesito hacer una plantilla rápido. En el trabajo también fabricamos nuestras PCB con una grabadora láser, pero muchas veces nos falta la plantilla adecuada. Ahora, en unos diez minutos, podemos tener tanto la PCB prototipada como su plantilla para soldar. Es simple, rápido y eficaz. ¡Enhorabuena!
