What is a solder paste stencil?

A stencil is a thin plate with openings matching the solder pads on your PCB. Place it on the board, spread solder paste with a squeegee, then position your SMD components before reflow. The result: precise and uniform paste deposits, much faster than using a syringe.

How much does a 3D-printed PCB stencil cost?

With Stenchill, generating your stencil file is completely free. You only need PLA or PETG filament and a 3D printer. A professional stencil costs $15-30 per side, while a 3D-printed one costs just a few cents of filament.

What 3D printer settings should I use for a solder paste stencil?

Use 0.1mm layer height, 100% infill, PLA or PETG material, and a 0.2mm nozzle for best results (0.4mm nozzle is acceptable). The stencil thickness should be 0.3-0.4mm (3-4 layers).

Which EDA tools are compatible with Stenchill?

Stenchill works with Gerber files from KiCad, Eagle, Altium Designer, and any other tool that exports standard Gerber files.

Are my Gerber files stored on the server?

When a generation succeeds, your Gerber file is processed and discarded immediately. When a generation fails, only the Paste and Edge Cuts layers are kept temporarily so the bug can be investigated and fixed; copper layers, silkscreen, drill files, BOM and schematics are never stored. In individual file mode, only the Paste and Edge Cuts layers are uploaded in the first place; your other layers stay on your machine.

StenchillBeta

PCB şablonun, 3D baskı ile

Gerber dosyalarını yükle, saniyeler içinde 3D baskıya hazır bir dosya al.

Nasıl çalışır

Yükle

Gerber ZIP dosyan (KiCad, Eagle, Altium çıktısı...)

Önizleme

Şablonu 3D olarak görüntüle ve gerekirse ayarları düzenle

Bas

STL veya 3MF dosyasını indir ve 3D yazıcında bas

Barbatronic, Stenchill kullanıyor

Barbatronic, Fransız bir maker ve robotik içerik üreticisidir. 2019'dan beri Twitch'te yayın yapıyor, YouTube'da donanım eğitimleri paylaşıyor, aktif bir Discord topluluğu yönetiyor ve her yıl Fransa Robotik Kupası'na katılan Karibous takımının bir üyesi. Meraklı hackerlar ve uygulamalı maker'lardan oluşan bir topluluk, pratik donanım bilgileri için her hafta onu takip ediyor.

Stenchill aslında onun yayınlarından birinde doğdu. Bir sohbet tartışması, bu fikrin geliştirilmeye değer olduğuna ve bunu hayata geçirecek becerilere sahip olduğuma beni ikna etti.

Bu videoda, Stenchill'i üretim iş akışına entegre ediyor ve ilk izlenimlerini paylaşıyor.

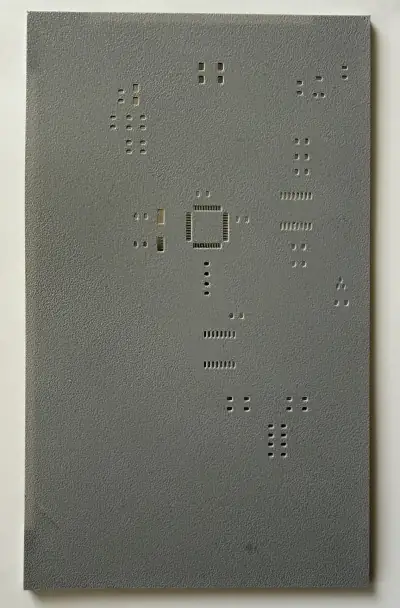

Şablon nedir?

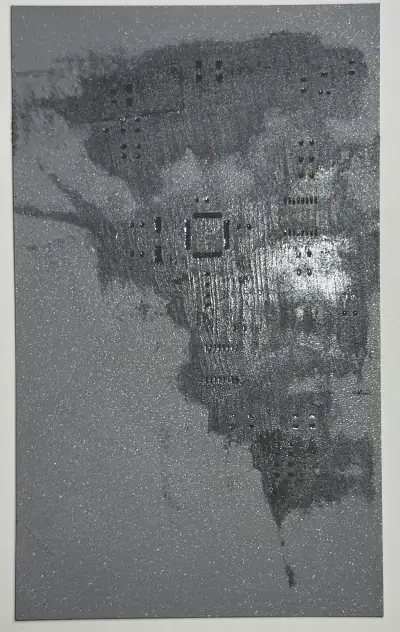

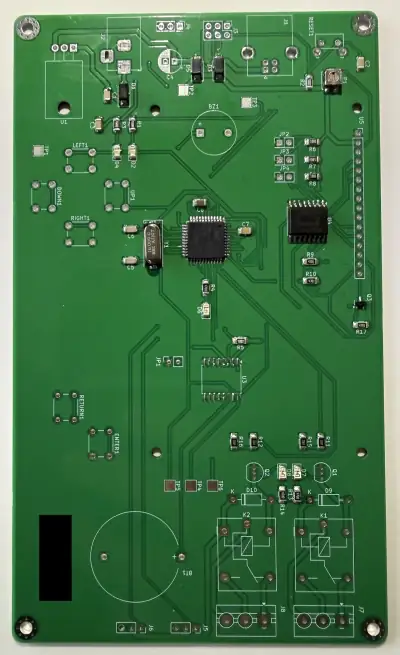

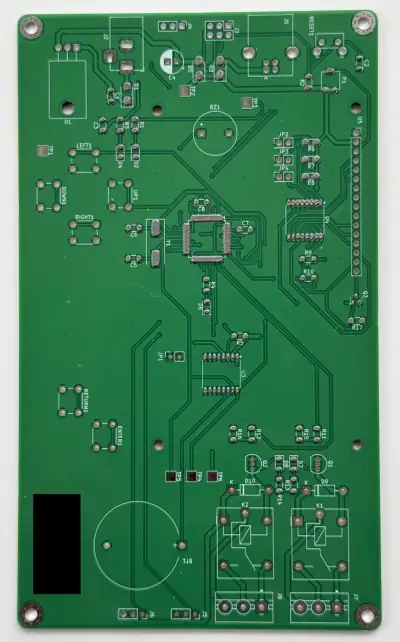

Şablon, devre kartındaki lehim pedlerine karşılık gelen açıklıklara sahip ince bir plakadır. Kartın üzerine yerleştir, rakleyle lehim pastasını yay, ardından reflow öncesi SMD bileşenlerini yerleştir. Sonuç: şırınga kullanmaktan çok daha hızlı, hassas ve düzgün pasta dağılımı.

Prototipleme ve küçük seriler için tasarlandı

3D baskı şablonlar, 0603 ve üzeri pasif bileşenlerde ve geniş aralıklı IC'lerde en iyi sonucu verir. Daha ince bileşenler (0402, ince aralıklı BGA) için lazer kesim şablon önerilir. Küçük pedlerde en iyi sonuç için 0,2 mm nozül kullan.

Neden Stenchill?

Profesyonel bir şablon yüz başına 15-30 dolara mal olur, burada ücretsiz
Dosyanı saniyeler içinde oluştur, aynı gün bas
Evde, kendi 3D yazıcında bas
Eski devre kartları için ideal: sonradan şablon al, yeniden sipariş vermene gerek yok
Kusursuz hizalama için yerleşik hizalama omuzlukları

Kullanıcılar ne diyor

Nathan7 May 2026

Altium'dan 3D baskı şablonlar

Kendi şablonumu yapmaya çalışırken Solidworks DXF dosyalarını hiç sevmedi, iyi ki her şeyi benim yerime halleden bu araca denk gelmişim. Paslanmaz şablon sipariş etmeyi unuttuğumda beni kurtardı!

Barbatronic15 Nis 2026

PCB'lerim için harika!

Süper bir proje. Hem kendi kartlarım için hem de işte hızlıca şablona ihtiyacım olduğunda kullanıyorum. İş yerinde PCB'lerimizi lazer kazıyıcıyla kendimiz de üretiyoruz ama çoğu zaman uygun şablon elimizde olmuyor. Böylece on dakika kadar içinde hem prototip PCB'yi hem de lehimleme için şablonunu hazır edebiliyoruz. Basit, hızlı ve etkili. Tebrikler.
