StenchillBeta
Ваш трафарет для платы, напечатанный на 3D-принтере
Загрузите Gerber-файлы и получите файл для 3D-печати за секунды.
Как это работает
Загрузка
Ваш ZIP-файл Gerber (экспорт из KiCad, Eagle, Altium...)
Предпросмотр
Посмотрите трафарет в 3D и при необходимости настройте параметры
Печать
Скачайте STL- или 3MF-файл и распечатайте на вашем 3D-принтере
Barbatronic использует Stenchill
Barbatronic — французский мейкер и создатель робототехники. На Twitch с 2019 года, публикует туториалы по железу на YouTube, ведёт активное Discord-сообщество и состоит в команде Karibous, которая каждый год участвует во французском Кубке робототехники. Сообщество любознательных хакеров и практиков-мейкеров собирается каждую неделю ради его практических обзоров железа.
Stenchill, по сути, родился на одном из его стримов. Обсуждение в чате убедило меня, что идея стоит того, чтобы её реализовать, и что у меня есть навыки для запуска.
В этом видео он интегрирует Stenchill в свой производственный процесс и делится первыми впечатлениями.
Что такое трафарет?

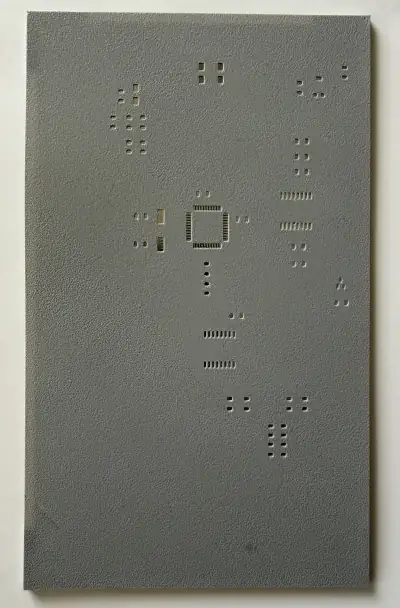

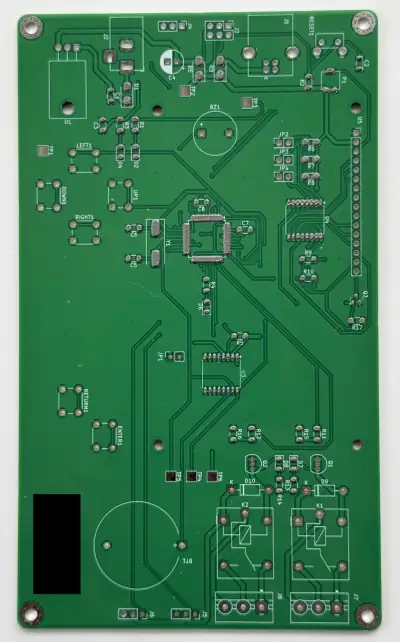

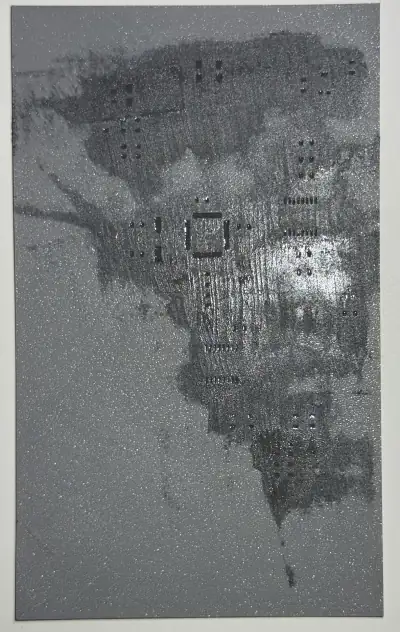

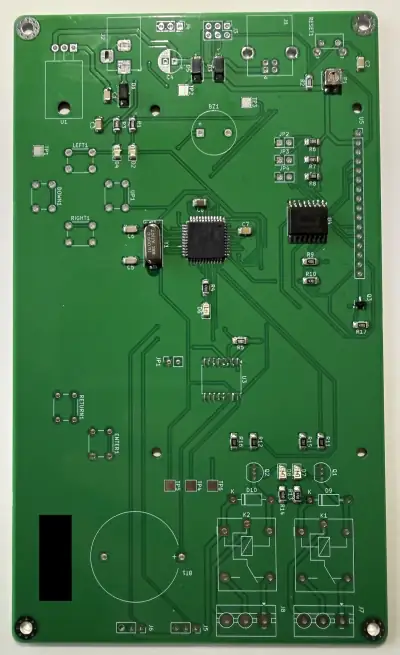

Трафарет — это тонкая пластина с отверстиями, соответствующими контактным площадкам на вашей плате. Положите его на плату, нанесите паяльную пасту шпателем, затем расставьте SMD-компоненты перед оплавлением. Результат: точное и равномерное нанесение пасты, гораздо быстрее, чем шприцем.
Создан для прототипирования и малых партий
3D-печатные трафареты лучше всего подходят для пассивных компонентов 0603+ и микросхем с большим шагом. Для более мелких компонентов (0402, BGA с мелким шагом) рекомендуется лазерный трафарет. Используйте сопло 0,2 мм для лучших результатов на малых площадках.
Почему Stenchill?
- Профессиональный трафарет стоит $15-30 за сторону, здесь — бесплатно
- Сгенерируйте файл за секунды, распечатайте в тот же день
- Печатайте дома на своём 3D-принтере
- Идеально для старых плат: получите трафарет постфактум, без повторного заказа
- Встроенные регистрационные опоры для идеального выравнивания
Полное руководство
Впервые с 3D-печатными трафаретами? Прочтите наше пошаговое руководство, чтобы начать.
Читать руководствоДвижок
Трафарет это не просто выдавливание. Посмотри, что стоит между твоим файлом Gerber и трафаретом, который сходит со стола одним куском.
Посмотреть ловушкиПлагин для KiCad
Работаешь в KiCad? Плагин делает то же самое прямо в PCB Editor, без ручного экспорта Gerber.
Узнать больше
Расширение EasyEDA
Работаешь в EasyEDA Pro? Расширение делает то же самое прямо с твоей платы, без ручного экспорта Gerber.
Узнать больше
Что думают пользователи
Советы по 3D-печати
Материал
PLA или PETGPLA отлично подходит, PETG чуть более жёсткий
Стол принтера
Гладкая поверхностьСтекло, гладкий PEI или зеркало дают ровную поверхность для аккуратного нанесения пасты
Сопло
0,2 ммРекомендуется для лучших результатов. Сопло 0,4 мм тоже допустимо
Высота слоя
0,1 ммВажно для гладкой поверхности и хорошего нанесения пасты
Толщина трафарета
0,3 - 0,4 мм3-4 слоя по 0,1 мм. Тоньше = меньше пасты, толще = больше
Заполнение
100%Полное заполнение обеспечивает жёсткость трафарета
Генератор стенок
ArachneСтенки переменной ширины для узких отверстий площадок
Скорость печати
30 - 40 mm/sНизкая скорость даёт более чистые края пятачков и предотвращает пропуск мелких деталей
Последние стенсилы
Превью, недавно опубликованные пользователями сайта. Генерации из плагина здесь не отображаются.
