StenchillBeta
Șablonul PCB-ului dumneavoastră, printat 3D
Încărcați fișierele Gerber, obțineți un fișier printabil 3D în câteva secunde.
Cum funcționează
Încărcare
Fișierul ZIP Gerber (export KiCad, Eagle, Altium...)
Previzualizare
Vedeți șablonul în 3D și ajustați setările dacă e necesar
Printare
Descărcați fișierul STL sau 3MF și printați-l pe imprimanta dumneavoastră 3D
Barbatronic folosește Stenchill
Barbatronic este un maker francez și creator de robotică. Pe Twitch din 2019, publică tutoriale hardware pe YouTube, conduce o comunitate Discord activă și este membru al echipei Karibous, care concurează în fiecare an la Cupa franceză de robotică. O comunitate de hackeri curioși și makeri practici se adună în fiecare săptămână pentru perspectivele sale practice asupra hardware-ului.
Stenchill s-a născut de fapt într-unul dintre stream-urile sale. O discuție în chat m-a convins că ideea merită construită și că am abilitățile să o duc la final.
În acest video, integrează Stenchill în fluxul său de fabricație și împărtășește primele impresii.

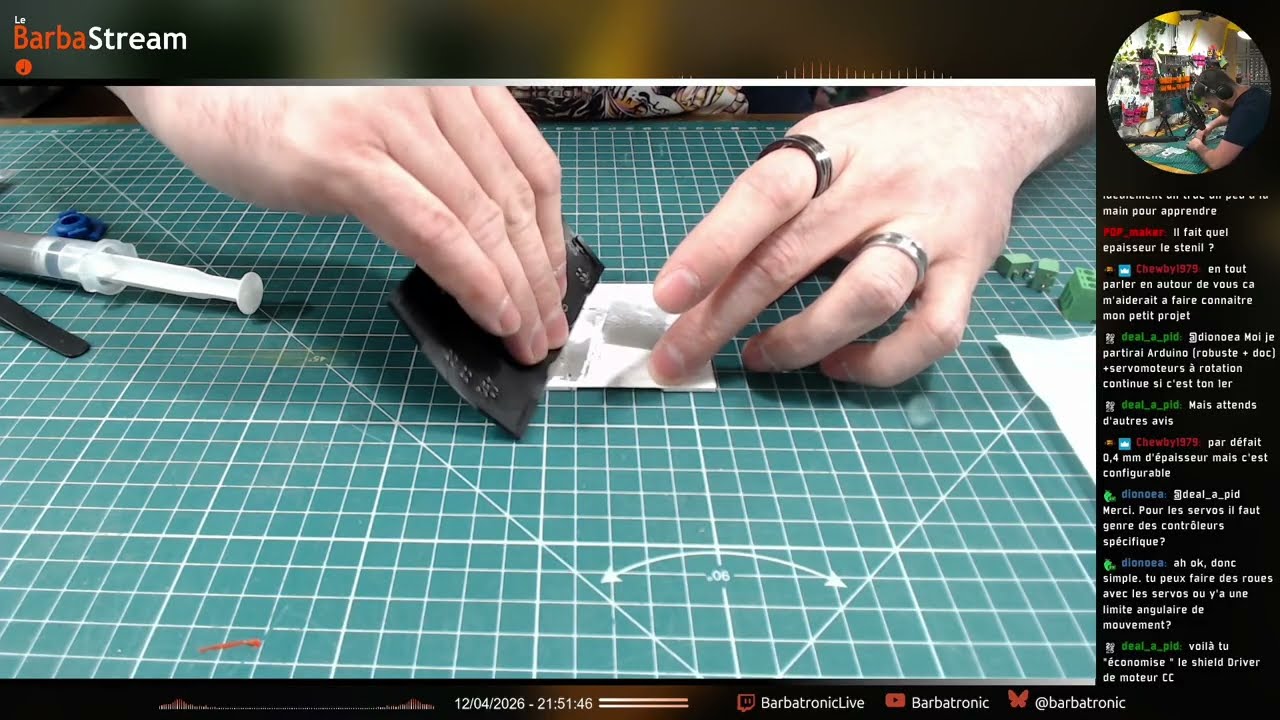

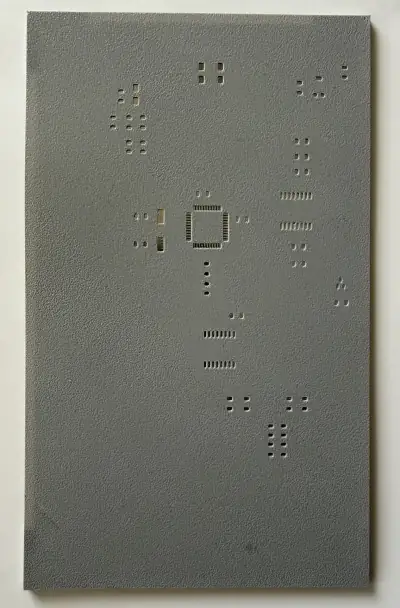

Ce este un șablon?

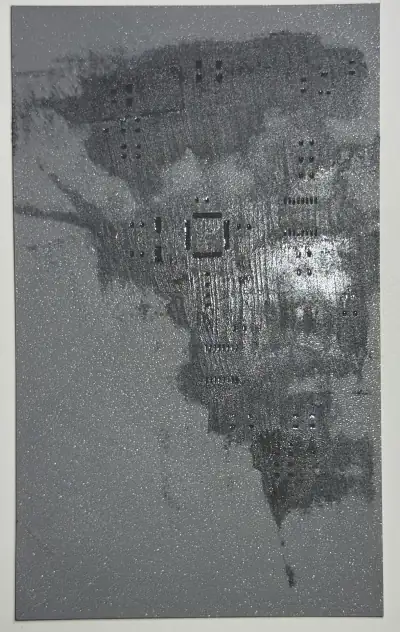

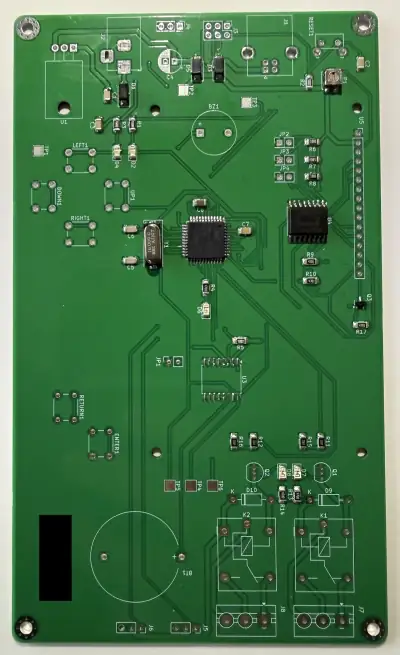

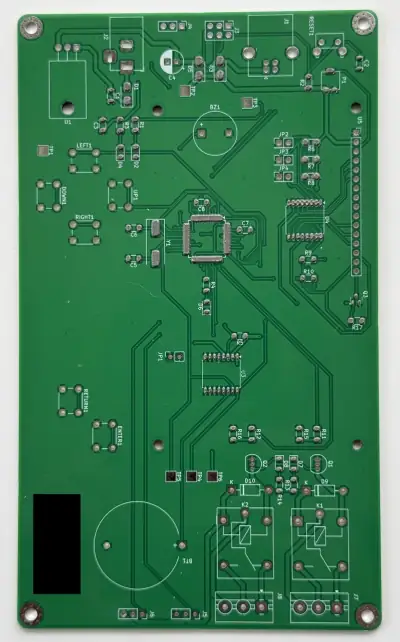

Un șablon este o placă subțire cu deschideri care corespund pad-urilor de lipire de pe PCB. Așezați-l pe placă, distribuiți pasta de lipit cu o racletă, apoi poziționați componentele SMD înainte de reflow. Rezultatul: depuneri de pastă precise și uniforme, mult mai rapid decât folosind o seringă.
Conceput pentru prototipare și serii mici
Șabloanele printate 3D funcționează cel mai bine cu componente pasive 0603+ și CI cu pas mare. Pentru componente mai fine (0402, BGA cu pas fin), se recomandă un șablon tăiat cu laser. Folosiți o duză de 0,2 mm pentru cele mai bune rezultate pe pad-urile mici.
De ce Stenchill?
- Un șablon profesional costă $15-30 per parte, aici e gratuit
- Generați fișierul în câteva secunde, printați-l în aceeași zi
- Printați-l acasă pe imprimanta 3D
- Perfect pentru PCB-uri vechi: obțineți un șablon ulterior, fără a comanda din nou
- Suporturi de aliniere încorporate pentru aliniere perfectă
Ghid complet
Începător cu șabloanele printate 3D? Citiți ghidul nostru pas cu pas pentru a începe.
Citește ghidulMotorul
Un șablon nu este doar o extrudare. Vezi ce se află între fișierul tău Gerber și un șablon care iese dintr-o bucată de pe pat.
Vezi capcanelePlugin KiCad
Folosești KiCad? Pluginul face același lucru direct din PCB Editor, fără să exporți Gerber manual.
Aflați mai multe
Extensia EasyEDA
Folosești EasyEDA Pro? Extensia face același lucru direct de pe placa ta, fără să exporți Gerber manual.
Aflați mai multe
Ce cred utilizatorii
Sfaturi de printare 3D
Material
PLA sau PETGPLA funcționează grozav, PETG oferă o rigiditate ușor mai mare
Pat de imprimare
Suprafață netedăSticla, PEI neted sau oglinda oferă o față plană pe care pasta se întinde curat
Duză
0,2 mmRecomandat pentru cele mai bune rezultate. O duză de 0,4 mm este și ea acceptabilă
Înălțime strat
0,1 mmEsențial pentru o suprafață netedă și o aplicare bună a pastei
Grosime șablon
0,3 - 0,4 mm3 până la 4 straturi de 0,1 mm. Mai subțire = mai puțină pastă, mai gros = mai multă depunere
Umplere
100%Umplerea completă asigură rigiditatea șablonului
Generator pereți
ArachnePereți cu lățime variabilă pentru deschideri înguste de pad-uri
Viteză de imprimare
30 - 40 mm/sVitezele mici dau margini mai curate ale pad-urilor și evită omiterea detaliilor fine
Cele mai recente stencil-uri
Previzualizări publicate recent de utilizatorii site-ului. Generările din plugin nu sunt incluse aici.
