Como imprimir em 3D um estêncil de pasta de solda
Um guia passo a passo para criar estêncis SMD precisos a partir dos seus arquivos Gerber usando uma impressora 3D FDM
Um estêncil de pasta de solda impresso em 3D, pronto para uso em uma PCB.
O que é um estêncil de pasta de solda?
Um estêncil de pasta de solda é uma placa fina com aberturas que correspondem aos pads do seu PCB. Você o coloca sobre a placa, espalha pasta de solda com uma espátula e a pasta é depositada com precisão em cada pad.
Estêncis são essenciais para a soldagem SMD/SMT por refluxo. tornam o processo mais rápido e consistente do que aplicar pasta manualmente com seringa.
Estêncil 3D vs profissional
Os estêncis impressos em 3D são uma alternativa de custo muito baixo, ideal para prototipagem e pequenas séries. Para placas de produção final com componentes de passo fino, os estêncis profissionais cortados a laser continuam sendo a referência.
| Impresso em 3D (Stenchill) | Profissional (corte a laser) | |
|---|---|---|
| Custo | Gratuito (apenas filamento) | $15–30 por face |
| Prazo | Minutos | Dias (frete) |
| Precisão | Boa (bico 0,2–0,4 mm) | Excelente (corte a laser) |
| Ideal para | Prototipagem, pequenos lotes, componentes 0603+ | QFN/BGA passo fino, produção em série |
O que você precisa
- Arquivos Gerber da sua ferramenta EDA (KiCad, Eagle, Altium ou outra)
- Uma impressora 3D FDM (qualquer modelo padrão)
- Filamento PLA ou PETG
- Pasta de solda e uma espátula
- Stenchill (este site) ou o plugin KiCad
Guia passo a passo
Exporte seus arquivos Gerber
No KiCad, vá em Arquivo → Plotar, selecione formato Gerber e certifique-se de incluir as camadas Paste (F.Paste, B.Paste) e Edge.Cuts. No Eagle ou Altium, use a exportação Gerber padrão. Você precisa de pelo menos uma camada Paste e o contorno da placa.
Envie para o Stenchill
Vá à página inicial do Stenchill, arraste seu arquivo ZIP Gerber, ou use o modo de arquivos individuais. Você também pode usar o plugin KiCad para gerar diretamente do editor PCB.
Ajuste os parâmetros
Configure os parâmetros de geração: espessura do estêncil (0,3–0,4 mm recomendado), valor de encolhimento, diâmetro do bico para compensação automática de pads pequenos e opções de ombros para alinhamento do PCB.
Os ombros (suportes em L cinzas) mantêm o estêncil perfeitamente alinhado na PCB. Eles são gerados automaticamente a partir do contorno da placa.
Baixe e fatie

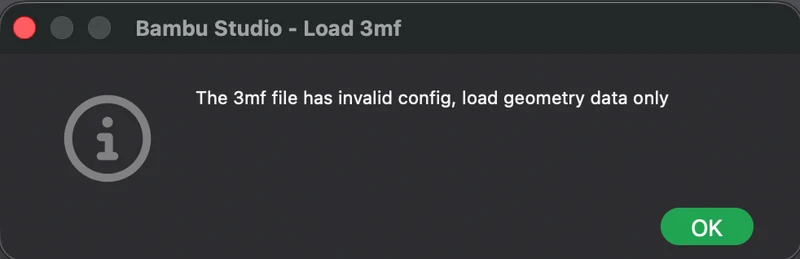

Baixe o arquivo STL ou 3MF gerado. No fatiador, use estas configurações: altura de camada 0,1 mm, preenchimento 100%, 3–4 camadas no total. Um bico de 0,2 mm dá os melhores resultados, mas 0,4 mm funciona com compensação de bico ativada.
Espalhe a pasta de solda com uma espátula sobre as aberturas do estêncil e depois retire cuidadosamente o estêncil da PCB.
Aplique a pasta e faça refluxo
Coloque o estêncil sobre o PCB. os ombros o alinham automaticamente. Espalhe pasta de solda nas aberturas com uma espátula. Remova o estêncil com cuidado, posicione seus componentes SMD e faça refluxo com placa aquecida, forno de refluxo ou estação de ar quente.
Dicas e solução de problemas
A pasta vaza por baixo do estêncil
Verifique se o estêncil está plano sobre o PCB. Use fita ou grampos para fixá-lo. Certifique-se de que a superfície inferior é lisa (imprima em mesa de vidro).
Pads pequenos não imprimem corretamente
Use um bico de 0,2 mm para melhores resultados com componentes de passo fino. Com bico de 0,4 mm, ative a compensação de bico no Stenchill. ele aumenta automaticamente pads pequenos demais.
O estêncil empenha após a impressão
Imprima em mesa de vidro aquecida para melhor planura. PETG empenha menos que PLA. Garanta boa aderência da primeira camada e não remova o estêncil quente.
Os ombros não encaixam no PCB
Aumente o parâmetro de folga nas configurações. O valor padrão de 0,3 mm funciona para a maioria dos PCBs, mas se sua placa for ligeiramente maior, tente 0,5 mm.
