What is a solder paste stencil?

A stencil is a thin plate with openings matching the solder pads on your PCB. Place it on the board, spread solder paste with a squeegee, then position your SMD components before reflow. The result: precise and uniform paste deposits, much faster than using a syringe.

How much does a 3D-printed PCB stencil cost?

With Stenchill, generating your stencil file is completely free. You only need PLA or PETG filament and a 3D printer. A professional stencil costs $15-30 per side, while a 3D-printed one costs just a few cents of filament.

What 3D printer settings should I use for a solder paste stencil?

Use 0.1mm layer height, 100% infill, PLA or PETG material, and a 0.2mm nozzle for best results (0.4mm nozzle is acceptable). The stencil thickness should be 0.3-0.4mm (3-4 layers).

Which EDA tools are compatible with Stenchill?

Stenchill works with Gerber files from KiCad, Eagle, Altium Designer, and any other tool that exports standard Gerber files.

Are my Gerber files stored on the server?

When a generation succeeds, your Gerber file is processed and discarded immediately. When a generation fails, only the Paste and Edge Cuts layers are kept temporarily so the bug can be investigated and fixed; copper layers, silkscreen, drill files, BOM and schematics are never stored. In individual file mode, only the Paste and Edge Cuts layers are uploaded in the first place; your other layers stay on your machine.

StenchillBeta

3D 프린팅 PCB 스텐실

Gerber 파일을 업로드하고 인쇄 가능한 3D 파일을 받으세요.

사용 방법

업로드

Gerber 파일 ZIP (KiCad, Eagle, Altium 내보내기...)

미리보기

3D로 스텐실을 확인하고 필요하면 매개변수를 조정

인쇄

STL 파일을 다운로드하고 3D 프린터로 인쇄

Barbatronic이 Stenchill을 사용합니다

Barbatronic은 로봇 제작을 전문으로 하는 프랑스의 메이커이자 콘텐츠 크리에이터입니다. 2019년부터 Twitch에서 활동하며, YouTube에 하드웨어 튜토리얼을 게시하고, 활발한 Discord 커뮤니티를 운영하며, 프랑스 로보틱스 컵에 매년 출전하는 Les Karibous 팀의 일원입니다. 그의 주변에는 호기심 많은 해커와 실전 메이커들로 이루어진 커뮤니티가 매주 모여 그의 실용적인 하드웨어 노하우를 얻습니다.

사실 Stenchill은 그의 라이브 스트림 중 하나에서 탄생했습니다. 채팅 토론 중에 이 아이디어가 만들 가치가 있으며, 제가 그것을 구현할 수 있는 기술을 갖추고 있다는 것을 깨달았습니다.

이 영상에서 그는 Stenchill을 자신의 제작 워크플로우에 통합하고 첫인상을 공유합니다.

스텐실이란?

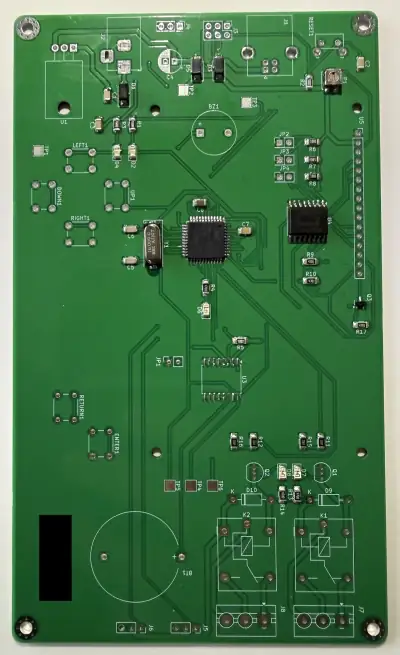

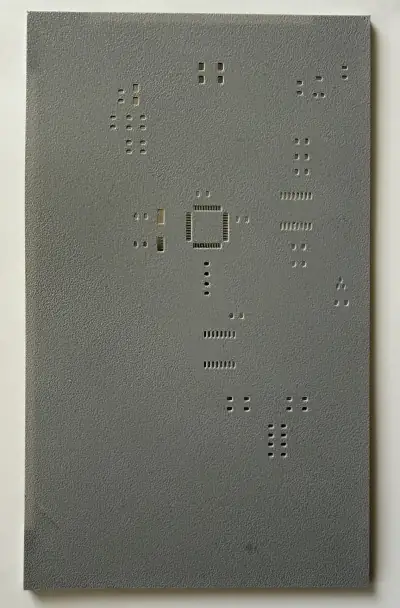

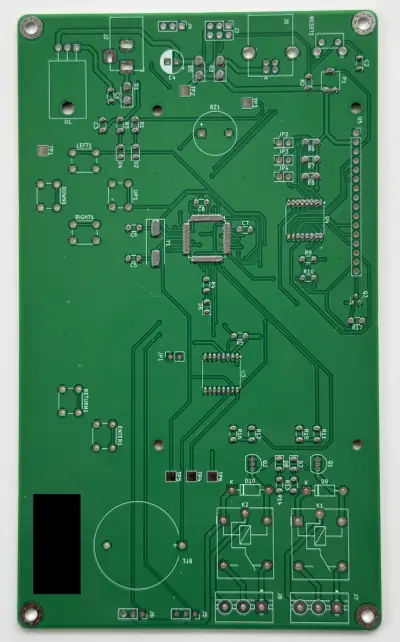

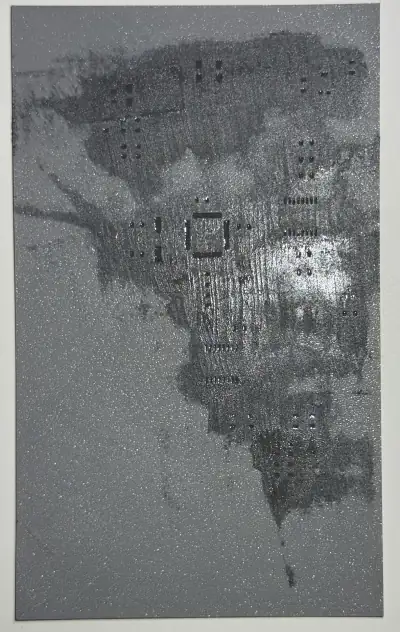

스텐실(마스크)은 PCB의 솔더 패드에 해당하는 개구부가 뚫린 얇은 판입니다. 회로 위에 놓고 스퀴지로 솔더 페이스트를 바른 다음 SMD 부품을 배치하고 리플로우 오븐에 넣습니다. 결과: 주사기보다 훨씬 빠르고 정확하며 균일한 페이스트 도포가 가능합니다.

프로토타이핑 및 소량 생산용으로 설계

3D 프린팅 스텐실은 0603 이상의 수동 부품과 큰 피치의 IC에 가장 적합합니다. 더 미세한 부품(0402, 파인 피치 BGA)의 경우 레이저 컷 스텐실을 권장합니다. 작은 패드에서 최상의 결과를 위해 0.2mm 노즐을 사용하세요.

왜 Stenchill인가?

전문 스텐실은 면당 15~30€이지만, 여기서는 무료입니다
몇 초 만에 파일을 생성하고 당일 인쇄
집에서 3D 프린터로 인쇄
오래된 PCB에 최적: 재주문 없이 나중에 스텐실을 받으세요
완벽한 정렬을 위한 일체형 고정 서포트

사용자 후기

Nathan2026. 5. 7.

Altium용 3D 프린팅 스텐실

직접 스텐실을 만들려고 했을 때 Solidworks가 DXF 파일을 전혀 못 받아들였는데, 다 알아서 해주는 이 도구를 발견해서 정말 다행이에요. 스테인리스 스텐실 주문하는 걸 깜빡했을 때 덕분에 살았어요!

Barbatronic2026. 4. 15.

PCB 작업에 최고예요!

정말 멋진 프로젝트예요. 개인 보드뿐만 아니라 빠르게 스텐실을 만들어야 할 때 업무용 보드에도 쓰고 있어요. 회사에서는 레이저 각인기로 PCB도 만드는데, 맞는 스텐실이 없을 때가 많아요. 이걸 쓰면 10분 정도면 시제품 PCB와 납땜용 스텐실을 둘 다 가질 수 있어요. 간단하고 빠르고 효율적이에요. 잘 만드셨어요.
