3Dプリント PCBステンシル
Gerberファイルをアップロードして、印刷可能な3Dファイルを取得しましょう。
使い方
アップロード
GerberファイルのZIP（KiCad、Eagle、Altiumエクスポート...）
プレビュー
3Dでステンシルを確認し、必要に応じてパラメータを調整
印刷
STLファイルをダウンロードして3Dプリンターで印刷
Barbatronic が Stenchill を使用
Barbatronic は、ロボット製作を専門とするフランスのメーカー兼コンテンツクリエイターです。2019 年から Twitch で活動し、YouTube でハードウェアチュートリアルを公開し、アクティブな Discord コミュニティを運営しており、フランス・ロボティクス・カップに毎年出場する Les Karibous チームの一員でもあります。彼のまわりには、好奇心旺盛なハッカーや実践派メーカーのコミュニティが毎週集まり、実用的なハードウェアの知見を求めています。
実は Stenchill は、彼のライブ配信のひとつで生まれました。チャットでの議論を通じて、このアイデアには取り組む価値があり、実現するスキルが自分にもあると確信しました。
このビデオで彼は、Stenchill を自身の製造ワークフローに組み込み、最初の印象を共有しています。
ステンシルとは？

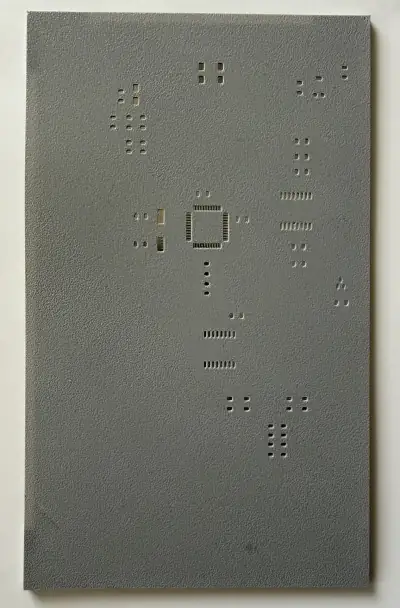

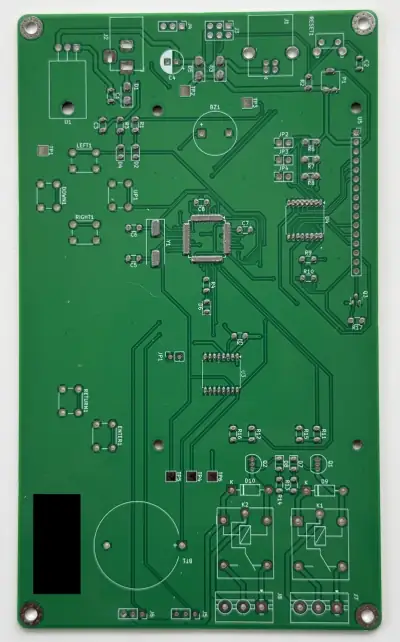

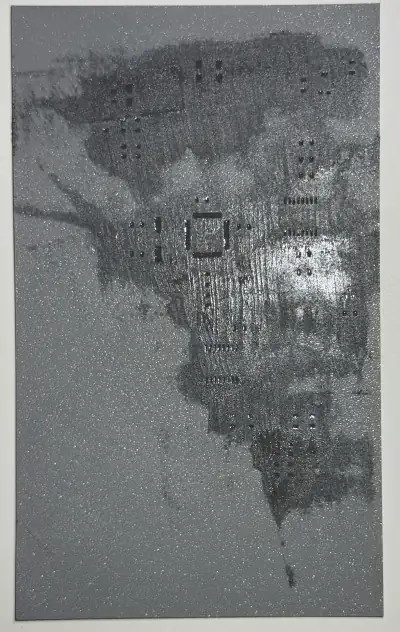

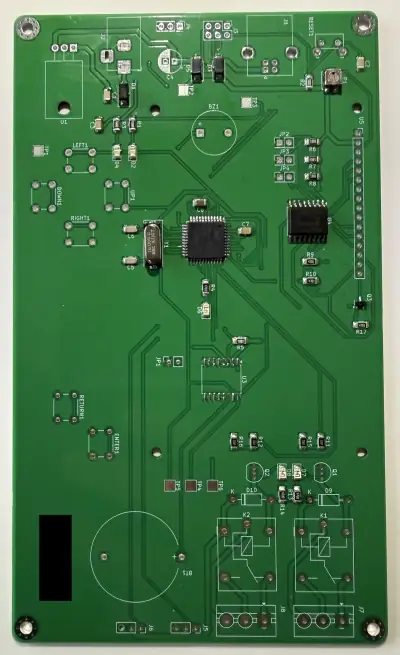

ステンシル（マスク）は、PCBのはんだパッドに対応する開口部が空いた薄い板です。回路の上に置き、スキージではんだペーストを塗布し、SMDコンポーネントを配置してからリフロー炉に入れます。結果：シリンジよりもはるかに速く、正確で均一なペースト堆積が得られます。
プロトタイピングと少量生産向け
3Dプリントステンシルは、0603以上の受動部品や大きなピッチのICに最適です。より微細な部品（0402、ファインピッチBGA）には、レーザーカットステンシルをお勧めします。小さなパッドには0.2mmノズルを使用すると最良の結果が得られます。
なぜStenchill？
- プロ用ステンシルは片面15〜30€かかりますが、ここでは無料です
- 数秒でファイルを生成、当日中に印刷
- 自宅の3Dプリンターで印刷
- 古いPCBに最適：再注文せずに後からステンシルを入手

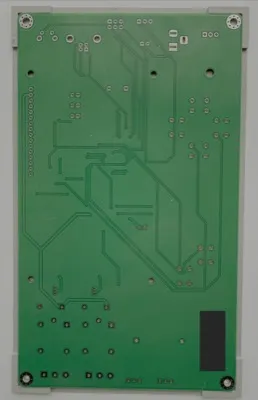

- 完璧な位置合わせのための一体型固定サポート
完全ガイド
3Dプリントステンシルは初めてですか？ステップバイステップガイドをお読みください。
ガイドを読む
ユーザーの声
3D印刷のコツ
素材
PLAまたはPETGPLAで十分です。PETGはやや剛性が高い
プリントベッド
滑らかな表面ガラス、滑らかな PEI、鏡面は、はんだペーストをきれいに広げられる平らな面になります
ノズル
0.2 mm最適な結果のために推奨。0.4 mmノズルでも許容範囲
レイヤー高さ
0.1 mm滑らかな表面と良好なペースト塗布に不可欠
ステンシルの厚さ
0.3 - 0.4 mm0.1 mmで3〜4層。薄い = ペースト少量、厚い = ペースト多量
充填率
100 %100%充填でステンシルの剛性を確保
ウォールジェネレーター
Arachne狭いパッド開口部のための可変幅の壁
印刷速度
30 - 40 mm/s低速にすることでパッドの縁が綺麗になり、細かい部分の欠落を防げます
