What is a solder paste stencil?

A stencil is a thin plate with openings matching the solder pads on your PCB. Place it on the board, spread solder paste with a squeegee, then position your SMD components before reflow. The result: precise and uniform paste deposits, much faster than using a syringe.

How much does a 3D-printed PCB stencil cost?

With Stenchill, generating your stencil file is completely free. You only need PLA or PETG filament and a 3D printer. A professional stencil costs $15-30 per side, while a 3D-printed one costs just a few cents of filament.

What 3D printer settings should I use for a solder paste stencil?

Use 0.1mm layer height, 100% infill, PLA or PETG material, and a 0.2mm nozzle for best results (0.4mm nozzle is acceptable). The stencil thickness should be 0.3-0.4mm (3-4 layers).

Which EDA tools are compatible with Stenchill?

Stenchill works with Gerber files from KiCad, Eagle, Altium Designer, and any other tool that exports standard Gerber files.

Are my Gerber files stored on the server?

When a generation succeeds, your Gerber file is processed and discarded immediately. When a generation fails, only the Paste and Edge Cuts layers are kept temporarily so the bug can be investigated and fixed; copper layers, silkscreen, drill files, BOM and schematics are never stored. In individual file mode, only the Paste and Edge Cuts layers are uploaded in the first place; your other layers stay on your machine.

StenchillBeta

आपका PCB स्टेंसिल, 3D प्रिंटेड

अपनी Gerber फ़ाइल अपलोड करें, सेकंडों में 3D प्रिंट होने लायक़ फ़ाइल पाएँ.

यह कैसे काम करता है

अपलोड

आपकी Gerber ZIP फ़ाइल (KiCad, Eagle, Altium एक्सपोर्ट...)

प्रीव्यू

स्टेंसिल को 3D में देखें और ज़रूरत हो तो सेटिंग्स बदलें

प्रिंट

STL या 3MF फ़ाइल डाउनलोड करें और अपने 3D प्रिंटर पर प्रिंट करें

Barbatronic Stenchill इस्तेमाल करते हैं

Barbatronic एक फ़्रेंच मेकर और रोबोटिक्स क्रिएटर हैं. 2019 से Twitch पर हैं, YouTube पर हार्डवेयर ट्यूटोरियल डालते हैं, एक सक्रिय Discord समुदाय चलाते हैं, और Karibous टीम के सदस्य हैं, जो हर साल French Robotics Cup में हिस्सा लेती है. जिज्ञासु हैकर और खुद हाथ लगाने वाले मेकर्स का एक समुदाय हर हफ़्ते उनकी काम की हार्डवेयर समझ के लिए जुड़ता है.

Stenchill असल में उनके ही एक स्ट्रीम में पैदा हुआ. चैट की एक बातचीत ने मुझे यकीन दिलाया कि यह आइडिया बनाने लायक है और मुझमें इसे पूरा करने का हुनर है.

इस वीडियो में वे Stenchill को अपने फ़ैब्रिकेशन वर्कफ़्लो में जोड़ते हैं और अपनी पहली राय बताते हैं.

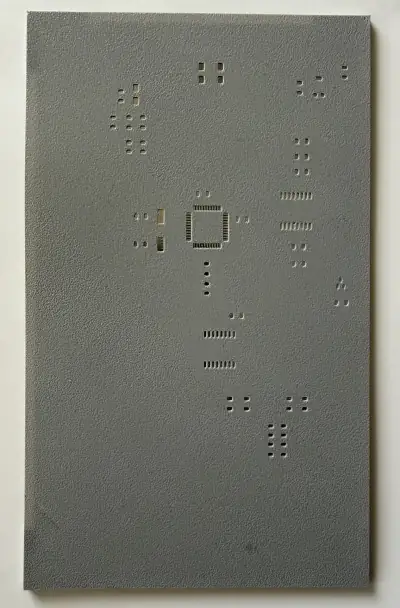

स्टेंसिल क्या है?

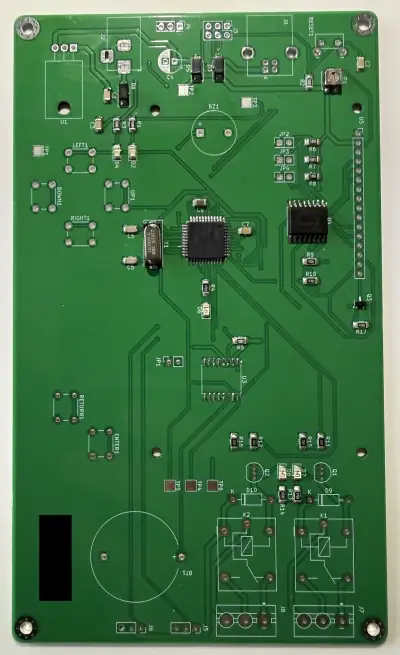

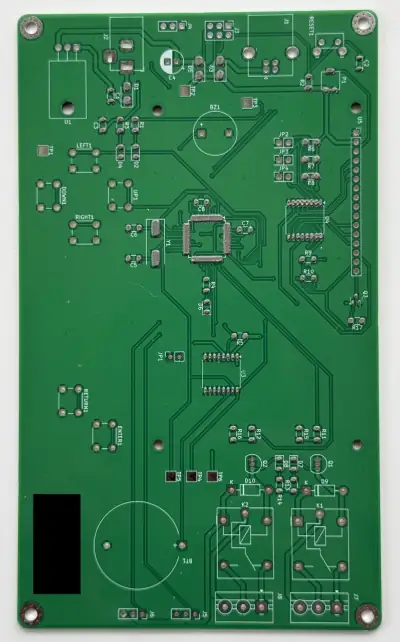

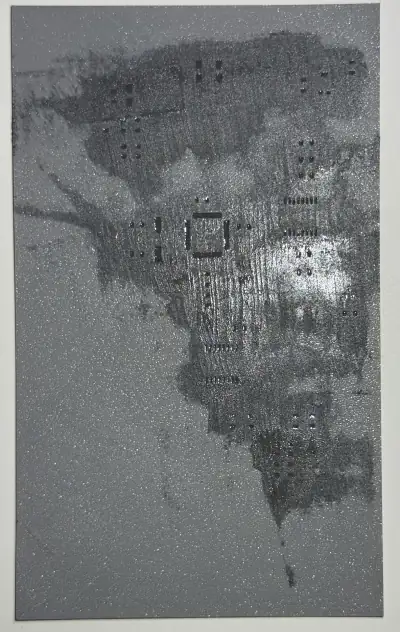

स्टेंसिल एक पतली प्लेट है जिसमें आपके PCB के सोल्डर पैड से मेल खाती ओपनिंग होती हैं. इसे बोर्ड पर रखें, स्क्वीजी से सोल्डर पेस्ट फैलाएँ, फिर रीफ़्लो से पहले अपने SMD कंपोनेंट रखें. नतीजा: सटीक और एक जैसे पेस्ट डिपॉज़िट, सिरिंज से कहीं ज़्यादा तेज़.

प्रोटोटाइपिंग और छोटे बैच के लिए बना

3D-प्रिंटेड स्टेंसिल 0603+ पैसिव कंपोनेंट और बड़ी पिच वाले IC के साथ सबसे अच्छे चलते हैं. इससे बारीक कंपोनेंट (0402, फ़ाइन-पिच BGA) के लिए लेज़र-कट स्टेंसिल बेहतर रहता है. छोटे पैड पर सबसे अच्छे नतीजे के लिए 0.2mm नोज़ल इस्तेमाल करें.

Stenchill क्यों?

प्रोफ़ेशनल स्टेंसिल की लागत हर ओर के लिए $15-30 है, यहाँ यह मुफ़्त है
अपनी फ़ाइल सेकंडों में बनाएँ, उसी दिन प्रिंट करें
इसे घर पर अपने 3D प्रिंटर पर प्रिंट करें
पुराने PCB के लिए बढ़िया: बाद में भी स्टेंसिल पाएँ, दोबारा ऑर्डर करने की ज़रूरत नहीं
बिल्कुल सही अलाइनमेंट के लिए बिल्ट-इन अलाइनमेंट शोल्डर

यूज़र्स क्या कहते हैं

Nathan7 मई 2026

Altium 3D Printed Stencils

Solidworks did not like the DXFs when I tried to make my own stencil so glad I came across this tool which does it all for me. Saved me when I forgot to order a stainless stencil!

Barbatronic15 अप्रैल 2026

Au top pour mes PCB !

Projet au top. Je l’utilise aussi bien pour mes cartes perso que pour mes cartes pro quand j’ai besoin de faire rapidement un stencil. Au boulot, on fabrique aussi nos PCB avec une graveuse laser, mais il nous manque souvent le stencil adapté. Là, en une dizaine de minutes, on peut avoir à la fois le PCB prototypé et son stencil pour faire la soudure. C’est simple, rapide et efficace. Bravo.
